sky130のnmosのvds-ids特性を描く
設計ことはじめとしてnmosのvds-ids特性を描きたい。 Vgsに対してパラメトリック解析を行いたいが、ngspiceの機能として備えていないためpythonスクリプトで対応してみた。
実際にやってみた感想としては、記述量が多くなってしまいあまり良い方法でないと思った。 良い方法があれば教えてほしいです。

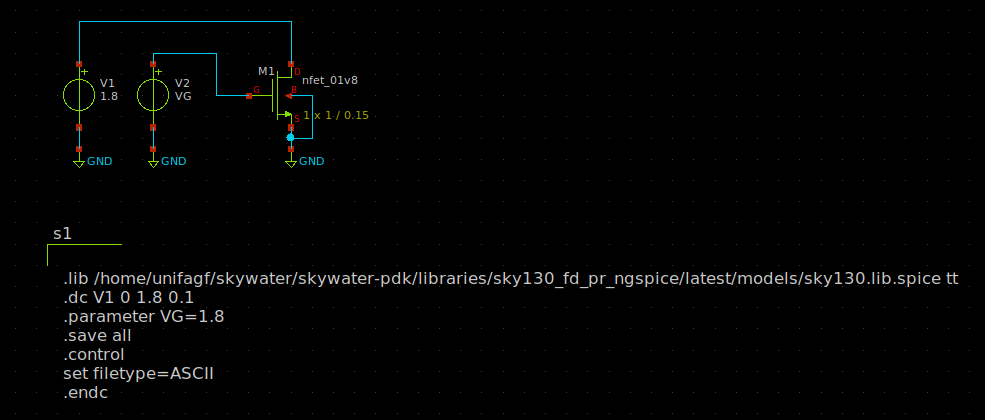

回路図
ネットリスト
** sch_path: /home/unifagf/work/xschem/tutor/test2/test2.sch **.subckt test2 XM1 net2 net1 GND GND sky130_fd_pr__nfet_01v8 L=0.15 W=1 nf=1 ad='int((nf+1)/2) * W/nf * 0.29' as='int((nf+2)/2) * W/nf * 0.29' + pd='2*int((nf+1)/2) * (W/nf + 0.29)' ps='2*int((nf+2)/2) * (W/nf + 0.29)' nrd='0.29 / W' nrs='0.29 / W' + sa=0 sb=0 sd=0 mult=1 m=1 V1 net2 GND 1.8 V2 net1 GND VG **** begin user architecture code .lib /home/unifagf/skywater/skywater-pdk/libraries/sky130_fd_pr_ngspice/latest/models/sky130.lib.spice tt .dc V1 0 1.8 0.1 .parameter VG=1.8 .save all .control set filetype=ASCII .endc **** end user architecture code **.ends .GLOBAL GND .end
set filetype=ASCIIは、rawファイルをbinaryではなくASCIIで出力させるためのコマンド。 spyci(https://pypi.org/project/spyci/)でrawファイルを読み込むために必要。
グラフ
ゲート幅が1umより小さいので、チャネル長変調効果が強く出ている。
スクリプト

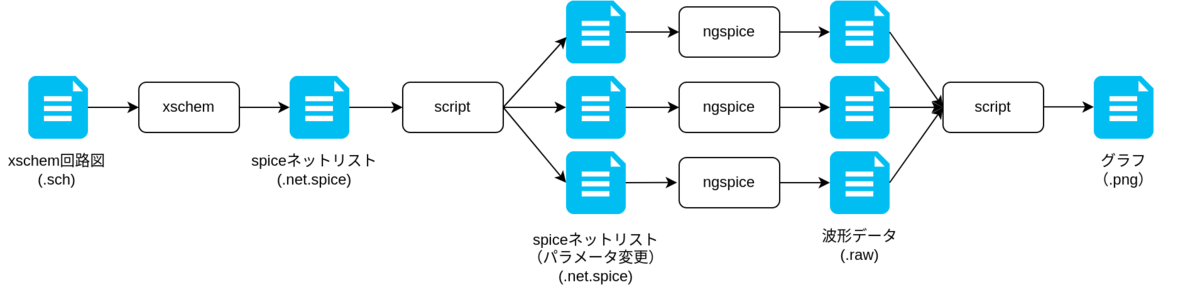

処理のフロー
スクリプト本体(run.py)
#!/usr/bin/env python import argparse import subprocess import itertools import os import os.path import numpy as np import pandas as pd import sys import re from spyci import spyci import matplotlib.pyplot as plt import shutil # print(' '.join([f'"{s}"' for s in sys.argv])) scriptdir = os.path.dirname(sys.argv[0]) # pythonスクリプトがおいてあるディレクトリ # 引数の設定解析 parser = argparse.ArgumentParser( description='Run parametric analysis from xschem file.') parser.add_argument('schema', help='Original xschem file.') parser.add_argument('-c', '--clean', action='store_true', help='Clean previous work directories.') parser.add_argument('-n', '--netlist', action='store_true', help='Generate parameterized netlists.') parser.add_argument('-s', '--simulation', action='store_true', help='Run simulations.') parser.add_argument('-r', '--result', action='store_true', help='Export results.') parser.add_argument('-o', '--output', nargs='?', default=scriptdir, help='Specify output directory') args = parser.parse_args() # ディレクトリ生成 schname = os.path.splitext(os.path.basename(args.schema))[0] # 拡張子なしのファイル名を取得 netdir = os.path.join(args.output, 'tmp') rawdir = os.path.join(args.output, 'tmp') logdir = os.path.join(args.output, 'tmp') retdir = os.path.join(args.output, 'result') if args.netlist: os.makedirs(netdir, exist_ok=True) if args.simulation: os.makedirs(rawdir, exist_ok=True) os.makedirs(logdir, exist_ok=True) if args.result: os.makedirs(retdir, exist_ok=True) # パラメータ設定 params = {'VG': ['{:01.1f}'.format(n) for n in np.linspace(0, 1.8, 10)]} # パラメータの組み合わせ生成 keys = list() param_comb = list() df = pd.DataFrame() if len(params) >= 0: # パラメータがある場合 keys = list(params.keys()) param_comb = list(itertools.product(*[params[k] for k in keys])) df = pd.DataFrame(param_comb, columns=keys) df['ngspice_net'] = '-' df['ngspice_raw'] = '-' df['ngspice_out'] = '-' for index, row in df.iterrows(): filename = f'{schname}_' + "_".join([f'{k}{str(row[k])}' for k in keys]) df.at[index, 'ngspice_net'] = os.path.join(netdir, f'{filename}.net') df.at[index, 'ngspice_raw'] = os.path.join(rawdir, f'{filename}.raw') df.at[index, 'ngspice_out'] = os.path.join(logdir, f'{filename}.out') else: # パラメータがない場合 filename = f'{schname}' _d = {'ngspice_net': os.path.join(netdir, f'{filename}_.net'), 'ngspice_raw': os.path.join(rawdir, f'{filename}_.raw'), 'ngspice_out': os.path.join(logdir, f'{filename}_.out')} df = pd.DataFrame(_d) def subprocess_run(cmd): """ サブプロセスを実行する関数 """ result = subprocess.run(cmd, stdout=subprocess.PIPE, encoding='utf-8', shell=True) return result # ファイル削除 if args.clean: shutil.rmtree(netdir) shutil.rmtree(rawdir) shutil.rmtree(logdir) shutil.rmtree(retdir) # ネットリスト生成 if args.netlist: original_netlist = os.path.join(netdir, f'orig_{schname}.net.spice') # 回路図から生成したネットリスト cmd = 'xschem --netlist ' + \ f'--netlist_path "{netdir}" ' + \ f'--netlist_filename "{original_netlist}" ' + \ f'--quit "{os.path.abspath(args.schema)}"' print(cmd) proc = subprocess_run(cmd) # パラメータを変更したネットリストを生成 with open(original_netlist, 'r', newline='') as rf: print() orig_lines = rf.readlines() for index, row in df.iterrows(): with open(row['ngspice_net'], 'w') as wf: for line in orig_lines: s = line for k in params.keys(): m = re.match(r'^\.parameter\s+' + k + r'=', s) # 「.parameter hoge=...」という行を置換 if m is not None: v = row[k] s = f'.parameter {k}={v}\n' wf.write(s) print('{} generated.'.format(row['ngspice_net'])) # simulation実行 if args.simulation: print('run simulation') for index, row in df.iterrows(): cmd = 'ngspice --autorun --batch ' + \ '--output="{}" '.format(row['ngspice_out']) + \ '--rawfile="{}" "{}"'.format(row['ngspice_raw'], row['ngspice_net']) print(cmd) result = subprocess_run(cmd) # グラフを描画 if args.result: print(df) # パラメータ一覧を表示 print(spyci.list_vars(df.at[0, 'ngspice_raw'])) # 信号名一覧を表示 fig, ax = plt.subplots() for index, row in df.iterrows(): data = spyci.load_raw(row['ngspice_raw']) x = np.real(data['values']['v(v-sweep)']) y = -np.real(data['values']['i(v1)']) ax.plot(x, y, label='VG={}'.format(row['VG'])) ax.set_xlabel('Vds (V)') ax.set_ylabel('Ids (A)') ax.legend(loc='upper right') ax.grid(visible=True) ax.set_xlim([0, 1.8]) graphimg = os.path.join(retdir, 'nmos_idsvds.png') plt.savefig(graphimg)
使い方
./run.py -nsr test2.sch
sky130のセットアップ
目的
skywaterのフリーなPDK（sky130）で回路のお勉強をするためにspiceの実行環境を整えたい。
参考にしたサイト
https://github.com/bluecmd/learn-sky130/blob/main/schematic/xschem/getting-started.md https://github.com/mabrains/sky130_ubuntu_setup
セットアップ
mkdir -p ~/build/sky130_ubuntu_setup cd ~/build/sky130_ubuntu_setup git clone https://github.com/mabrains/sky130_ubuntu_setup.git sudo ./install_pdk.sh
xschemのインストール
sudo apt-get install libx11-6 libx11-dev libxrender1 libxrender-dev libxcb1 libx11-xcb-dev libcairo2 libcairo2-dev tcl8.6 tcl8.6-dev tk8.6 tk8.6-dev flex bison libxpm4 libxpm-dev gawk git mkdir ~/build cd ~/build git clone https://github.com/StefanSchippers/xschem.git cd xschem ./configure make -j4 sudo make install
起動確認
xschem
PDKのモデルをngspiceで読み込めるようにパッチを当てる。
mkdir -p ~/.xschem/xschem_library cd ~/.xschem/xschem_library git clone https://github.com/StefanSchippers/xschem_sky130.git xschem_sky130 cd ~/skywater/skywater-pdk/libraries cp -a ./sky130_fd_pr ./sky130_fd_pr_ngspice cd ./sky130_fd_pr_ngspice/latest/ patch -p2 < ~/.xschem/xschem_library/xschem_sky130/sky130_fd_pr.patch
xschemrcの編集
gedit ~/.xschem/xschem_library/xschem_sky130/xschemrc
SKYWATER_MODELSとSKYWATER_STDCELLSを置き換える
set SKYWATER_MODELS ~/skywater/skywater-pdk/libraries/sky130_fd_pr_ngspice/latest$ set SKYWATER_STDCELLS ~/skywater/skywater-pdk/libraries/sky130_fd_sc_hd/latest
ngspiceインストール
sudo apt install ngspice
gawインストール(不要だった）
mkdir -p ~/build/gaw cd ~/build/gaw sudo apt install libgtk-3-dev build-essential wget http://download.tuxfamily.org/gaw/download/gaw3-20200922.tar.gz tar -xf gaw3-20200922.tar.gz cd gaw3-20200922 ./configure make -j$(nproc) sudo make install
gawを起動して閉じる。
gaw
gawrcを開く。
gedit ~/.gaw/gawrc
以下のように編集
up_listenPort = 2020
動作確認
適当な作業ディレクトリに移動してxschemを実行
mkdir -p ~/work/xschem/test1 cd ~/work/xschem/test1 xschem

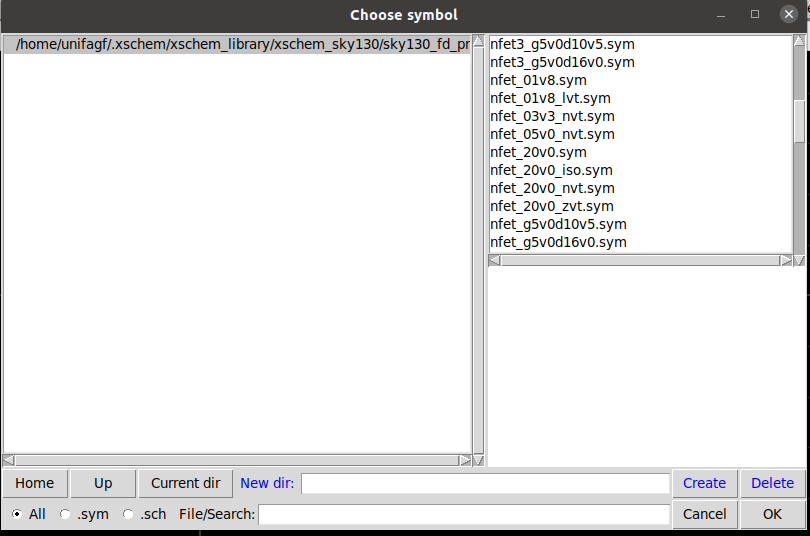

INSを押して、階層をたどっていきnfet_01v8.symを選択
回路図を描く。
簡単な操作説明
- 部品配置はINS
- nfetは「/home/unifagf/.xschem/xschem_library/xschem_sky130/sky130_fd_pr/nfet_01v8.sym」
- 電圧源は「/usr/local/xschem/schem_library_devices/vsource.sym」
- GNDは「/usr/local/xschem/schem_library_devices/gnd.sym」
- ワイヤはw、w中にwで折れ曲がり点追加、ダブルクリックで終了
- xschem公式のビデオがわかりやすいhttps://xschem.sourceforge.io/stefan/xschem_man/video_tutorials/editing_and_sim.mp4
s1のコマンドは以下の通り

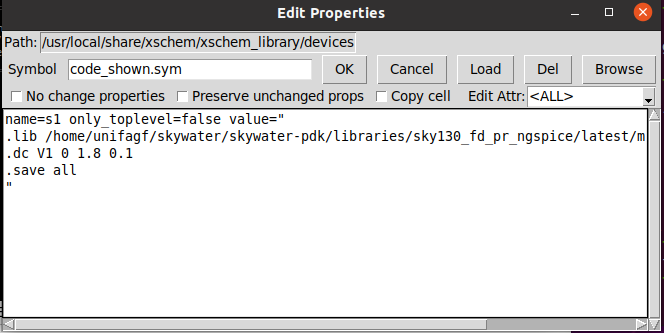

.lib /home/unifagf/skywater/skywater-pdk/libraries/sky130_fd_pr_ngspice/latest/models/sky130.lib.spice tt .dc V1 0 1.8 0.1 .save all
Options>Show netlist winにチェック Simulation>Configure simulators and toolsでspice>Ngspiceとなっていることを確認
画面右上のNetlistをクリック、閉じる 画面右上のSimulateをクリック、少し待つ
プロット可能な信号一覧を表示 display
電流を表示

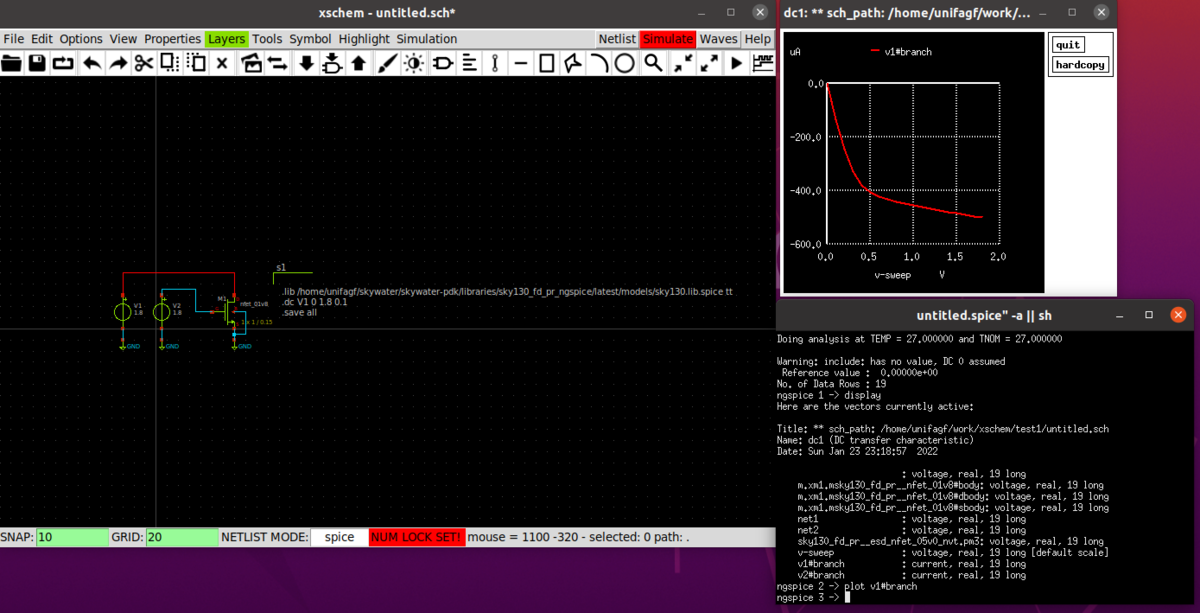

plot v1#branch
Id-Vd特性が確認できた。
